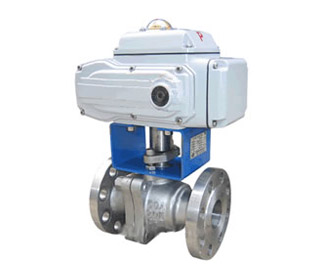

Q941F型浮動軟密封電動球閥
更新時間:2020-06-22 22:52:18 字號:T|T

Q941F型浮動軟密封電動球閥


\

【產品說明】

Q941F 型 PN16~PN63 浮動軟密封電動球閥:電動驅動、法蘭連接形式、浮動球直通式,密封形式采用軟密封、閥座密封面材料為氟塑料,公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~300℃,閥體材料為碳素鋼或不銹鋼。
【工作原理】
Q941F 型 PN16~PN63 浮動軟密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。
電動執行機構可直接接收計算機或工業儀表等輸出的4~20mADC或1~5VDC控制信號,220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現與執行機構配套的閥門或其他裝置開度的******定位,同時輸出4~20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術,對DCS/PLC規范設計而成,集信號采集、處理、反饋、控制于一體。采用******的電子制動電路并附加機械阻尼裝置消除慣性,可瞬時停機,定位時無振蕩,定位精度可達0.3%以上。可控硅輸出,動作時間快,輸出穩定,******性高。體積小,輕便宜人,性能******,配套簡單,流通能力大,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品,環保,輕工,石油,造紙,化工,教學和科研設備,電力等行業的工業控制系數。
【結構特點】
1、電動球閥流體阻力小,是所有閥類中流體阻力***小的一種,以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90º,就能完成啟閉動作或調節動作;
2、球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求高壓零泄漏率的場合;
3、采用HL型、3810R型、PSQ型角行程全電子式電動執行機構為不銹鋼球閥的驅動裝置,機電一體化的結構設計,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能******、連線簡單,以AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),將此轉變成與輸入信號相對應的位移,以角度位移(0~90º)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作。(二位開關式接受AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號)。是一種高精度、高性能、高******性類產品。
Q941F型浮動軟密封電動球閥性能參數:

型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Q941F-16C 16 1.6 -28~300 水、蒸汽、油品等
Q941F-25 25 2.5
Q941F-40 40 4
Q941F-63 63 6.3
Q941F-16P 16 1.6 硝酸等腐蝕性介質
Q941F-25P 25 2.5
Q941F-40P 40 4
Q941F-63P 63 6.3
Q941F-16R 16 1.6
Q941F-25R 25 2.5
Q941F-40R 40 4
Q941F-63R 63 6.3
材料
Q941F型浮動軟密封電動球閥零部件材料:

型號 材料
閥體 球體、閥桿 密封圈 填料、墊圈
Q941F-16C WCB 2Cr13 聚四氟乙烯 V形聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
Q941F-25
Q941F-40
Q941F-63
Q941F-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941F-25P
Q941F-40P
Q941F-63P
Q941F-16R CF8 (304) 0Cr18Ni9 (304)
Q941F-25R
Q941F-40R
Q941F-63R
尺寸
Q941F (PN16) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm):

DN L D D1 D2 b z×ød
15 130 95 65 45 14 4×ø14
20 140 105 75 55 14 4×ø14
25 150 115 85 65 14 4×ø14
32 165 135 100 78 16 4×ø18
40 180 145 110 85 16 4×ø18
50 200 160 125 100 16 4×ø18
65 220 180 145 120 18 4×ø18
80 250 195 160 135 20 8×ø18
100 280 215 180 155 20 8×ø18
125 320 245 210 185 22 8×ø18
150 360 280 240 210 24 8×ø23
200 400 335 295 265 26 12×ø23

Q941F (PN25) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm)

DN L D D1 D2 b z×ød
15 130 95 65 45 16 4×ø14
20 140 105 75 55 16 4×ø14
25 150 115 85 65 16 4×ø14
32 165 135 100 78 18 4×ø18
40 180 145 110 85 18 4×ø18
50 200 160 125 100 20 4×ø18
65 220 180 145 120 22 8×ø18
80 250 195 160 135 22 8×ø18
100 280 230 190 160 24 8×ø23
125 320 270 220 188 28 8×ø25
150 360 300 250 218 30 8×ø25
200 400 360 310 278 34 12×ø25

Q941F (PN40) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 (mm):

DN L D D
